Ürün ayrıntıları:
|
| Malzeme: | Bakır içermeyen alüminyum | IP derecelendirme: | 66-67 |
|---|---|---|---|
| CRI (Ra>): | 66 | Çalışma sıcaklığı (℃): | -60- 60 |
| Tip: | Kontrol Kutusu, Dağıtım Kutusu | kullanım: | kontrol, Elektrik Endüstrisi, Dağıtım Terminali |
| Vurgulamak: | Sınıf 1 Bölüm 1 Patlamaya Dayanıklı Bağlantı Kutusu,Patlamaya Dayanıklı Bağlantı Kutusu ABS,IP66 sınıf 1 bölme 1 bağlantı kutusu |
||
Patlama PD61 Serisi
Bakır içermeyen alüminyum, plastik püskürtmeli yüzey.
Ex d tipi aleve dayanıklı muhafaza.
Terminal kutusu, dağıtım kutusu ve kontrol kutusu olarak kullanılabilir.
Koruma derecesi: IP66.
ATEX İşaretleme: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)
Ⅱ 2 D Ex tb ⅢC T□ Db IP66
Not: EX-PD61-JX-IIB'nin teknik verilerine bakın, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD
İşaretleme IECEx: Ex db ⅡB+H₂ T□ Gb 1)
Ex tb ⅢC T□ Db IP66
Not: EX-PD61-JX-IIB'nin teknik verilerine bakın, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD
UL1203 İşareti: Sınıf I, Bölüm 1, Grup C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Grup F, G
Sınıf III
Standartlar: EN 60079-0, EN 60079-1,EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
Anma Gerilimi: Max.100V AC, 50/60Hz
Anma Akımı: Max.1,200A
Ortam Sıcaklığı:-60 ℃ ila + 60 ℃
Kablo Girişi :Standart M□×1.5 Fiş, Teknik Özellikler Tablosuna Bakınız
Giriş Yönü:Alt
Kablo Giriş Cihazı :Opsiyonel
Aleve Dayanıklı Derz Tipi :Silindirik Mafsal, Dişli Mafsal, PlaneJoint
Kurulum Şekli :Duvar Montajı(Standart);Braket Montajı(Opsiyonel)
Yerleşik Bileşenler: Ana şalter: minyatür devre kesici (MCB) veya kompakt tip devre kesici (MCCB) (Not: toprak kaçağı koruması açık
rica etmek)
Branşman anahtarı: minyatür devre kesici (MCB) veya kompakt tip devre kesici (MCCB) (Not: talep üzerine toprak kaçağı koruması)
Terminal Gösterge ışığı EX-D: Kırmızı, yeşil, sarı, mavi
Düğme EX-A: Kırmızı, yeşil, sarı
AC kontaktör
Termik aşırı yük rölesi
PLC programcısı
Yumuşak yol verici
Kontrol anahtarı EX-K
Ampermetre/Voltmetre
| kod | Maksimum Dağıtılan Güç (W) | Maksimum Anma Akımı | Dış boyut | İç Boyut | Montaj Ölçüsü | ||||||||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | A | B | C | a | b | c | d | e | f | ||
| EX-PD61-A | 200 | 120 | 80 | 63A | 250 | 200 | 170 | 192 | 142 | 131 | 180 | 130 | 10 |
| EX-PD61-B | 200 | 120 | 80 | 63A | 300 | 200 | 170 | 242 | 142 | 131 | 230 | 130 | 10 |
| EX-PD61-C | 240 | 140 | 100 | 100A | 350 | 200 | 170 | 292 | 142 | 131 | 280 | 130 | 10 |
| EX-PD61-D | 350 | 200 | 130 | 200A | 350 | 300 | 270 | 290 | 240 | 229 | 280 | 230 | 12 |
| EX-PD61-E | 500 | 280 | 160 | 320A | 450 | 350 | 280 | 378 | 278 | 233 | 365 | 265 | 12 |
| EX-PD61-F | 620 | 350 | 200 | 500A | 560 | 450 | 280 | 488 | 328 | 225 | 475 | 315 | 14 |
| EX-PD61-G | 700 | 400 | 250 | 1000A | 720 | 560 | 350 | 640 | 480 | 285 | 620 | 460 | 14 |
| EX-PD61-H | 800 | 500 | 350 | 1000A | 980 | 720 | 375 | 880 | 620 | 290 | 820 | 560 | 18 |

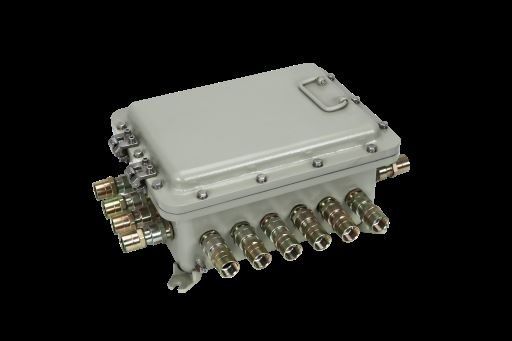

Dağıtım sisteminin terminal kutusu için uygundur.
Not: 1. EX-PD61 terminal kutusu kablo terminallerinin çeşitli düzenleme yöntemleri vardır.
2. Müşteri gereksinimlerine göre özelleştirilebilir ve her zaman sertifikanın kısıtlamalarını karşılar.Yandaki maksimum terminal sayısı ve maksimum delik sayısı, muhafazanın güç kaybı ve mekanik mukavemeti gereksinimlerini karşılar.
3. Bu tablo sadece referans içindir.
1).Lütfen her kablo girişinin yönünü ve boyutunu belirtin.
2).Kablo girişi isteğe bağlıdır ve EX-QM-B(Ex d) veya EX-QM-C(Ex d) önerilir.
| Kablo Kesit Alanı(mm)² | Maksimum takılmış terminal sayısı tablosu | ||||||||
| Muhafaza tipi numarası(Not: Muhafaza tipi numarası, boyuta karşılık gelir. Örneğin: A, 200x250 muhafaza anlamına gelir) | |||||||||
| A | B | C | D | E | F | G | H | ||
| 2.5(a) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 264 | 396 |
| 4(b) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 248 | 372 |
| 6(c) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 200 | 300 |
| 10(gün) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 160 | 240 |
| 16(e) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 136 | 204 |
| 35(k) | - | 5 | 5 | 10 | 15 | 24 | 64 | 90 | 135 |
| 70(gr) | - | - | - | 5 | 10 | 18 | 25 | 72 | - |
| 120(s) | - | - | - | - | 5 | 5 | 12 | 42 | - |
| 185(ben) | - | - | - | - | - | 5 | 10 | - | - |
| 240(k) | - | _ | - | - | - | 5 | 5 | - | - |
| 300(k) | - | - | - | - | - | 5 | 5 | - | - |
| Terminal Düzenlemesi (Terminal satır sayısı) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 |

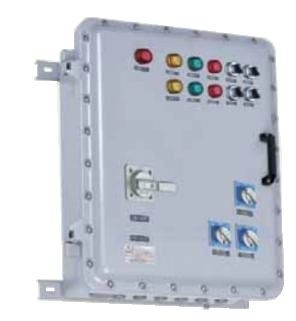

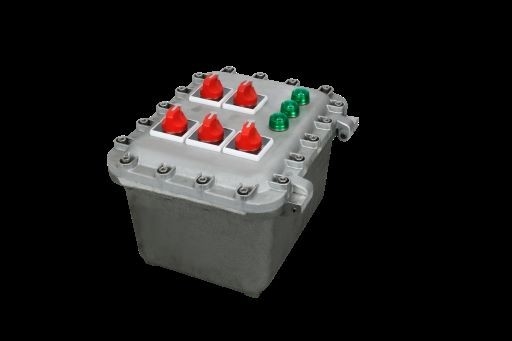

Kontrol ünitesi dağıtım sistemi için uygun
Not: 1. EX-A düğmeleri, EX-D göstergeleri, EX-K kontrol anahtarları, EX-BA ampermetreler ve EX-AV voltmetreler, vb. EX-PD61 kontrol kutularına dahildir.
2. Kontrol kutusu, devrenin açma-kapama işleminin yanı sıra, motorun strat, stop, corotation ve inversiyonunun uzaktan kumandası veya yerel kontrolü için kullanılabilir, Ampermetre ile donatıldığında, motorun çalışmasını da izleyebilir ve devre durumu.
3. Müşteri gereksinimlerine göre özelleştirilebilir ve uygunluk belgesinin kullanım sınırlarına uygundur.Kapak bileşenlerinin sayısı ve maks.Yandaki delik sayısı, harcanan güç ve muhafaza mekanik mukavemeti gereksinimlerini karşılayabilir.
Dağıtım sisteminin güç ünitesi için uygun
Not: 1.MCB (Minyatür Devre Kesici) veya MCCB(Kalıplı Muhafazalı Devre Kesici),AC kontaktör termik aşırı yük rölesi,PLC programlayıcı, yumuşak yolverici,EX-A butonları.EX-D göstergesi, EX-K kontrol anahtarları,EX-BA ampermetre ve EX-AV voltmetre vb. kutu içeriğine dahildir.
2. Kontrol kutusu, güç dağıtımı veya devrenin açma-kapama çalışması ve ayrıca motorun start, stop, corotation ve inversiyonunun kontrolü için kullanılabilir ve motor için kapsamlı koruma sağlar.İki site kontrolü veya çoklu site kontrolü için ayarlanabilir.
3. Müşteri gereksinimlerine göre özelleştirilebilir ve uygunluk belgesinin kullanım sınırlarına uygundur.Kapak bileşenlerinin sayısı ve maks.Yandaki delik sayısı, dağılmış ve muhafazalı mekanik mukavemet gereksinimlerini karşılayabilir.
Bakır içermeyen alüminyum, plastik püskürtmeli yüzey.
Ex d tipi aleve dayanıklı muhafaza.
Koruma derecesi: IP66-IP67.
ATEX İşaretleme: II2 G Ex db IIB+H2 T6/T5 Gb
II2 D Ex tb IIIC T80ºC/95ºC Db IP66
İşaretleme IECEx:Ex db ⅡB+H₂ T6/T5 Gb
Ex tb ⅢC T80℃/T95℃ Db IP66
UL1203 İşareti: Sınıf I, Bölüm 1, Grup C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Grup F, G
Sınıf III
Standartlar: EN 60079-0, EN 60079-1,EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
Anma Gerilimi : Max.800V
Anma Akımı: Kablo Kesiti(mm²)2.5 4 6 10 16 35 70 240
Anma Akımı(A) 24 32 41 57 76 125 192 400
Ortam Sıcaklığı:-60 ℃ ila + 60 ℃
Aleve Dayanıklı Derz Tipi: Düzlem Derz
| A,B,C,D kablo girişlerinin yönünü ifade eder. | ||||||||||||||
| Max.kablo girişi sayısı | ||||||||||||||
| Muhafaza Tipi | A | B | C | D | E | F | G | |||||||
| Boyut | A/B | CD | A/B | CD | A/B | CD | A/B | CD | A/B | CD | A/B | CD | A/B | CD |
| M20*1.5 | 5 | 8 | 5 | 10 | 5 | 12 | 16 | 20 | 22 | 30 | 24 | 40 | 45 | 65 |
| M25*1.5 | 5 | 7 | 5 | 9 | 5 | 10 | 12 | 15 | 15 | 20 | 18 | 27 | 30 | 44 |
| M32*1.5 | 2 | 3 | 2 | 4 | 2 | 6 | 9 | 12 | 12 | 16 | 14 | 21 | 25 | 36 |
| M40*1.5 | 2 | 2 | 2 | 3 | 2 | 4 | 5 | 6 | 6 | 9 | 8 | 12 | 15 | 21 |
| M50*1.5 | 1 | 2 | 1 | 3 | 1 | 3 | 4 | 5 | 5 | 7 | 5 | 9 | 12 | 12 |
| M63*1.5 | 1 | 2 | 1 | 2 | 1 | 3 | 2 | 3 | 3 | 5 | 4 | 7 | 7 | 10 |
| Not: 1. Standart tasarım için kablo girişi yoktur.Kablo girişleri kullanıcı tarafından delinecektir.2. Kablo giriş cihazı yok. | ||||||||||||||
| Kablo Kesit Alanı(mm)² | Maksimum takılmış terminal sayısı tablosu | |||||||
| Muhafaza tipi numarası(Not: Muhafaza tipi numarası, boyuta karşılık gelir. Örneğin: A, 200x250 muhafaza anlamına gelir) | ||||||||
| A | B | C | D | E | F | G | H | |
| 2.5(a) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 270 |
| 4(b) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 240 |
| 6(c) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 210 |
| 10(g) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 165 |
| 16(e) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 135 |
| 35(f) | - | 5 | 5 | 10 | 15 | 24 | 64 | 64 |
| 70 (g) | - | - | - | 5 | 10 | 18 | 25 | 25 |
| 120(saat) | - | - | - | - | 5 | 5 | 12 | 12 |
| 185(i) | - | - | - | - | - | 5 | 10 | 10 |
| 240(j) | - | _ | - | - | - | 5 | 5 | 5 |
| 300(k) | - | - | - | - | - | 5 | 5 | 5 |
| Terminal Düzenlemesi (Terminal satır sayısı) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
Bakır içermeyen alüminyum, paslanmaz çelik.
Plastik püskürtmeli yüzey.
Toprak kaçağı koruma cihazı isteğe bağlıdır.
Koruma derecesi: IP66-IP67.
ATEX İşaretleme: Ⅱ 2 G Ex d ⅡB T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66
IECEx işaretlemesi: Ex db ⅡB+H₂ T6 Gb
Ex tb ⅢC T80℃ Db IP66
UL1203 İşareti: Sınıf I, Bölüm 1, Grup C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Grup F, G
Sınıf III
Standartlar : EN 60079-0, EN 60079-1,EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
Anma Gerilimi: Max.690V AC, 50/60Hz
Anma Akımı: Max.100A
Şube Akımı: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A
Ortam Sıcaklığı: -60℃ ila +55℃
Koruma Derecesi: IP66, IP67
Kablo Girişi: Standart M□×1.5 Fiş(Seçim Tablosuna Bakınız)
Giriş Yönü: Alt (iç ve dış)
Kablo Giriş Cihazı:Opsiyonel
Aleve Dayanıklı Bağlantı Tipi: Silindirik Bağlantı, Dişli Bağlantı, Düz Bağlantı.
Kurulum Türü: Duvara montaj (standart);Braket montajı (isteğe bağlı)
Yerleşik Bileşenler:
Ana şalter: minyatür devre kesici (MCB) veya kompakt tip devre kesici (Not: toprak kaçağı korumasıistek üzerine) Şube anahtarı: minyatür devre kesici (MCB) veya kompakt tip devre kesici (MCCB) (Not: toprakistek üzerine sızıntı koruması)
Terminal Göstergesi: Kırmızı, yeşil, sarı
| kod | Tanım | Kablo girişleri | ||||
| Ana şalter | Şube sayısı | Şube anahtarı | Şube akımı | Gösterge sayısı | ||
| EX-PD61-ZM-/4□/K/□ | MCB veya MCCB Akımı Max.100A | 4 | MCB 1P/2P | 1A 2A 4A 6A 10A 16A 20A 25A 32A Talep üzerine | 3 | 1*M32*1.5+4*M25*1.5 |
| EX-PD61-ZM-/6□/K/□ | 6 | 3 | 1*M40*1.5+6*M25*1.5 | |||
| EX-PD61-ZM-/8□/K/□ | 8 | 3 | 1*M40*1.5+8*M25*1.5 | |||
| EX-PD61-ZM-/10□/K/□ | 10 | 3 | 1*M40*1.5+10*M25*1.5 | |||
| EX-PD61-ZM-/12□/K/□ | 12 | 3 | 1*M40*1.5+12*M25*1.5 | |||
| EX-PD61-ZM-4/□ | _ | 4 | MCB 1P/2P | 1A 2A 4A 6A 10A 16A 20A 25A 32A Talep üzerine | 3 | 1*M32*1.5+4*M25*1.5 |
| EX-PD61-ZM-6/□ | 6 | 3 | 1*M40*1.5+6*M25*1.5 | |||
| EX-PD61-ZM-8/□ | 8 | 3 | 1*M40*1.5+8*M25*1.5 | |||
| EX-PD61-ZM-10/□ | 10 | 3 | 1*M40*1.5+10*M25*1.5 | |||
| EX-PD61-ZM-12/□ | 12 | 3 | 1*M40*1.5+12*M25*1.5 | |||
1. Lütfen kablo girişlerinin sayısını ve boyutunu ve muhafazanın montaj yüzeyini belirtin.
2. Kullanıcı elektrik şemasını sağlar.Işık kontrolörü, AC kontaktör veya termik röle kontrolüne ihtiyacınız varsa lütfen belirtin.
3. Lütfen sipariş verirken özel gereksinimleri belirtin.
Boyutlu çizimler
EX-PD61-ZM-/4□/K/□
EX-PD61-ZM-/6□/K/□
EX-PD61-ZM-/8□/K/□
EX-PD61-ZM-/10□/K/□
EX-PD61-ZM-/12□/K/□
Bakır içermeyen alüminyum, paslanmaz çelik.
Plastik püskürtmeli yüzey.
Toprak kaçağı koruma cihazı isteğe bağlıdır.
Koruma derecesi: IP66-IP67.
ATEX İşaretleme: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80℃ Db IP66
IECEx işaretlemesi: Ex db Ⅱ B+H₂ T6 Gb
Ex tb ⅢC T80℃ Db IP66
UL1203 İşareti: Sınıf I, Bölüm 1, Grup C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Gruplar F, G
Sınıf III
Standartlar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Anma Gerilimi: Maks.690V AC, 50/60Hz
Kol Akımı: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A
Ortam Sıcaklığı: -60℃ ila + 55℃
Koruma Derecesi: IP66,IP67
Kablo Girişi: Standart M□× 1,5 Fiş ( Seçim Tablosuna Bakınız )
Giriş Yönü: Alt (giriş ve çıkış)
Kablo Giriş Cihazı: Opsiyonel
Aleve Dayanıklı Bağlantı Türü: Duvar Montajı (Standart);Braket Montajı (Opsiyonel)
Yerleşik Bileşenler: Ana şalter: minyatür devre kesici (MCB) veya kompakt tip devre kesici (MCCB)
(Not: talep üzerine toprak kaçağı koruması)
Branşman anahtarı: minyatür devre kesici (MCB) veya kompakt tip devre kesici (MCCB)
(Not: talep üzerine toprak kaçağı koruması)
terminal
Gösterge: Kırmızı, yeşil, sarı
| kod | Tanım | Kablo girişleri | ||||
| Ana şalter | şube sayısı | Şube anahtarı | Şube akımı | gösterge sayısı | ||
| EX-PD61-DL-/4□/K/□ | MCB veya MCCB Akımı Max.100A | 4 | MCB veya MCCB 3P | 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A İstek üzerine | 3 | 1*M50(M63,M75,M90)*1,5 4*M25(M32,M40,M50,M63)*1,5 |
| EX-PD61-DL-/6□/K/□ | 6 | 3 | 1*M50(M63,M75,M90)*1,5 6*M25(M32,M40,M50,M63)*1,5 | |||
| EX-PD61-DL-/8□/K/□ | 8 | 3 | 1*M50(M63,M75,M90)*1,5 8*M25(M32,M40,M50,M63)*1,5 | |||
| EX-PD61-DL-/10□/K/□ | 10 | 3 | 1*M50(M63,M75,M90)*1,5 10*M25(M32,M40,M50,M63)*1,5 | |||
| EX-PD61-DL-/12□/K/□ | 12 | 3 | 1*M50(M63,M75,M90)*1,5 12*M25(M32,M40,M50,M63)*1,5 | |||
| EX-PD61-DL-4/□ | _ | 4 | MCB veya MCCB 3P | 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A İstek üzerine | 3 | 1*M40*1,5+4*M25*1,5 |
| EX-PD61-DL-6/□ | 6 | 3 | 1*M40*1,5+6*M25*1,5 | |||
| EX-PD61-DL-8/□ | 8 | 3 | 1*M40*1,5+8*M25*1,5 | |||
| EX-PD61-DL-10/□ | 10 | 3 | 1*M40*1,5+10*M25*1,5 | |||
| EX-PD61-DL-12/□ | 12 | 3 | 1*M40*1,5+12*M25*1,5 | |||
Sipariş talimatı: 1. Lütfen kablo girişlerinin sayısını ve boyutunu ve muhafazanın montaj yüzeyini belirtin.
2. Kullanıcı elektrik şemasını sağlar.Işık kontrolörü, AC kontaktör veya termik röle kontrolüne ihtiyacınız varsa, lütfen belirtin.
3. Lütfen sipariş verirken özel gereksinimleri belirtin
Bakır içermeyen alüminyum, paslanmaz çelik.
Plastik püskürtmeli yüzey.
Toprak kaçağı koruma cihazı isteğe bağlıdır.
Koruma derecesi: IP66-IP67.
İşaret ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80℃ Db IP66
İşaretleme IECEx: Ex db Ⅱ B+H₂ T6 Gb
Ex tb ⅢC T80°C Db IP66
İşaretleme UL1203: Sınıf I, Bölüm 1, Gruplar C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Gruplar F, G
Sınıf III
Standartlar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Anma Gerilimi: Max.415V AC
Anma Akımı: 10A
Ortam Sıcaklığı: -60 ℃ ila + 60 ℃
Koruma Derecesi: IP66,IP67
Kablo Girişi: Standart M□× 1,5 Fiş ( Seçim Tablosuna Bakınız )
Giriş Yönü: Alt
Kablo Giriş Cihazı:Standart M□× 1.5 Plug (SDoğu Avrupa Zaman Dilimioelectakan)
Aleve Dayanıklı Bağlantı Tipi: Silindirik Bağlantı, Dişli Bağlantı, Düzlem Bağlantı.
Dahili Bileşenler: EX-A Buton, EX-D Göstergesi,EX-K Kontrol Anahtarı, Patlamaya Dayanıklı Ampermetre/Voltmetre
Kurulum Türü: Duvara Montaj
Gösterge: Kırmızı, yeşil, sarı
Bakır içermeyen alüminyum, paslanmaz çelik.
Plastik püskürtmeli yüzey.
Toprak kaçağı koruma cihazı isteğe bağlıdır.
Koruma derecesi: IP66-IP67.
ATEX İşaretleme: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80℃ Db IP66
IECEx işaretlemesi: Ex db Ⅱ B+H₂ T6 Gb
Ex tb ⅢC T80℃ Db IP66
UL1203 İşareti: Sınıf I, Bölüm 1, Grup C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Grup F, G
Sınıf III
Standartlar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Aleve Dayanıklı Derz Tipi: Silindirik Ek, Düzlem Ek.
EX-PD61-LK-63/□/□/□
EX-PD61-LK-160/□/□/□
EX-PD61-LK-250/□/□/□
Bakır içermeyen alüminyum, paslanmaz çelik.
Plastik püskürtmeli yüzey.
Toprak kaçağı koruma cihazı isteğe bağlıdır.
Koruma derecesi: IP66-IP67.
ATEX İşaretleme: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80℃ Db IP66
IECEx işaretlemesi: Ex db Ⅱ B+H₂ T6 Gb
Ex tb ⅢC T80℃ Db IP66
UL1203 İşareti: Sınıf I, Bölüm 1, Grup C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Grup F, G
Sınıf III
Standartlar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Anma Gerilimi: 380/400V AC, 50/60Hz
Anma Akımı: 10A
Ortam Sıcaklığı: Tamb için T6/T80 ℃: -60℃ ila +50℃;
Tamb için T5/T95 ℃: -60℃ ila +60℃
Kablo Girişi: Standart M□× 1.5 Fiş (Seçim Tablosuna Bakınız)
Giriş Yönü: Alt (iç ve dış)
Kablo Giriş Cihazı: Opsiyonel
Aleve Dayanıklı Bağlantı Tipi: Silindirik Bağlantı, Dişli Bağlantı, Düzlem Bağlantı.
Yerleşik Bileşenler: Minyatür devre kesici (MCB) veya kompakt tip devre kesici (MCCB)
AC kontaktör, termik aşırı yük rölesi, gösterge, buton
| Doğrudan Başlatma | |||||
| modeli | Kontrol motoru gücü (kw) | Devre kesicinin anma akımı (A) | Thermalr elay(A) ayar akımının ayarlanabilir aralığı | Kontaktörün anma akımı (A) | Kablo giriş boyutu |
| EX-PD61 QD-4/16/7~10 | 4 | 16 | 7~10,le=8.5 | 9 | 2*M25*1.5 |
| EX-PD61 QD-5.5/20/9~13 | 5.5 | 20 | 9~13,le=11 | 12 | 2*M25*1.5 |
| EX-PD61 DQ-7.5/25/12~18 | 7.5 | 25 | 12~18,le=16 | 18 | 2*M32*1.5 |
| EX-PD61 QD-11/32/16~24 | 11 | 32 | 16~24,le=23 | 25 | 2*M32*1.5 |
| EX-PD61 QD-15/40/23~32 | 15 | 40 | 23~32,le=30 | 32 | 2*M32*1.5 |
| EX-PD61 QD-18.5/50/30~38 | 18.5 | 50 | 30~38,le=36 | 40 | 2*M40*1.5 |
| EX-PD61 QD-22/63/37~50 | 22 | 63 | 37~50,le=46 | 50 | 2*M40*1.5 |
| İleri ve Geri Başlatma | |||||
| modeli | Kontrol motoru gücü (kw) | Devre kesicinin anma akımı (A) | Thermalr elay(A) ayar akımının ayarlanabilir aralığı | Kontaktörün anma akımı (A) | Kablo giriş boyutu |
| EX-PD61 QD-4/16/7~10 N | 4 | 16 | 7~10,le=8.5 | 9 | 2*M25*1.5 |
| EX-PD61 QD-5.5/20/9~13 N | 5.5 | 20 | 9~13,le=11 | 12 | 2*M25*1.5 |
| EX-PD61 DQ-7.5/25/12~18 N | 7.5 | 25 | 12~18,le=16 | 18 | 2*M32*1.5 |
| EX-PD61 QD-11/32/16~24 N | 11 | 32 | 16~24,le=23 | 25 | 2*M32*1.5 |
| EX-PD61 QD-15/40/23~32 N | 15 | 40 | 23~32,le=30 | 32 | 2*M32*1.5 |
| EX-PD61 QD-18.5/50/30~38 N | 18.5 | 50 | 30~38,le=36 | 40 | 2*M40*1.5 |
| EX-PD61 QD-22/63/37~50 N | 22 | 63 | 37~50,le=46 | 50 | 2*M40*1.5 |
S1.Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürüyor?
C: DHL, UPS, FedEx veya TNT ile gönderilir.Gelmesi 3-5 gün sürer.Havayolu ve deniz taşımacılığı da isteğe bağlıdır.
S2.Led ışık için örnek bir sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir
İlgili kişi: Anne
Tel: 15986671240
