Ürün ayrıntıları:
|
| Malzeme: | ABS malzeme veya paslanmaz çelik | IP derecelendirme: | IP65 |
|---|---|---|---|
| Başvuru: | Açık/Kapalı Elektronik Ekipman | Garanti: | 5 yıl |
| Çalışma Ömrü(Saat): | 50000,100000 | Tip: | Bağlantı kutusu |
| Vurgulamak: | ABS exproof kutu,IP65 exproof kutu,ATEX patlamaya dayanıklı j kutusu |
||

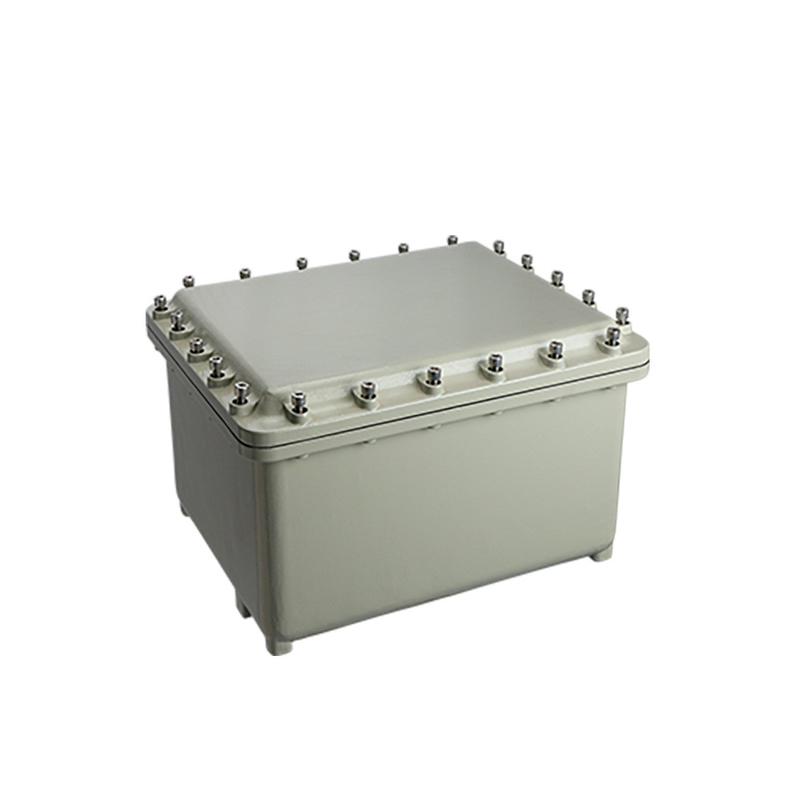

Özelleştirilmiş Buat Özel Buat Patlamaya Dayanıklı EJB Serisi Buat-19
Tehlikeli alanlarda kullanım için ATEX ve IECEx sertifikalı.
Gövde ve kapak denizcilik sınıfı bakır içermeyen alüminyum ve hafif alaşımdan yapılmıştır.
İç montaj plakaları sıcak daldırma galvanizli çelik veya paslanmaz çelikten yapılmıştır.
Paslanmaz çelik aleve dayanıklı vidaları sıkın.
Uzun tarafta paslanmaz çelik menteşeler.
Yüzey elektrostatik toz püskürtme işlemi.
Kapakta silikon kauçuk conta
Bölge 1 ve 2 potansiyel olarak patlayıcı gazlarda ve Bölge 21 ve 22 toz ortamlarında güvenli kullanım için.
ATEX İşaretleme
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
IECEx'i işaretleme
Ex db IIB Gb
Ex tb IIIC Db
UL Standartları
Sınıf I, Bölüm 1, Grup C, D
Sınıf I, Bölüm 2, Grup C, D
Sınıf II, Bölüm 1, Grup E, F, G
Sınıf II, Bölüm 2, Grup F, G
Sınıf III
EN IEC 60079-0, EN IEC 60079-1,EN IEC 60079-31
Ortam sıcaklığı
-60℃ ila +60℃
EJB-A;EJB: Patlamaya dayanıklı bağlantı kutusu;A: Şekil kodu,
tablo 1
| Muhafaza Tipi | Boyut Kodu (mm) | |||||||
| A | B | C | D | E | F | G | H | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
Not: Parantez içindeki boyut yalnızca referans içindir
Not: Şekildeki A, B, C ve D düzlemleri giriş yönünü göstermektedir.Aynı spesifikasyondaki dişler için izin verilen maksimum açıklık sayısı.Giriş cihazı, gevşemeyi önlemek için bir lastik conta ile donatılmıştır.
Tablo 2 (C ve D Düzlemi)
| Muhafaza Tipi | Delme Alanı LB(mm) | Boyut İçin Miktar İzin Verilen Girişler | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 240*110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| EJB-II | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB-III | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
Tablo 3 (A ve B Düzlemi)
| Muhafaza Tipi | Delme Alanı LB(mm) | Boyut İçin Miktar İzin Verilen Girişler | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 180*110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-II | 220*115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| EJB-III | 320*160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
Tablo 4
| Giriş Boyutu | Minimum Giriş Aralığı mm(inç) | ||||||
| NPT Metrik | ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 |
| ½NPT M20*1.5 | 46 (1.81) | 49(1.93) | 52(2.05) | 59(2.32) | 61(2.40) | 76(2.99) | 86(3.39) |
| ¾NPT M25*1.5 | 52(2.05) | 55(2.17) | 64(2.52) | 69(2.72) | 79(3.11) | 89(3.50) | |
| 1 NPTM32*1.5 | 58(2.28) | 65(2.56) | 72(2.83) | 82(3.23) | 92(3.62) | ||
| 1¼NPT M40*1.5 | 72(2.83) | 79(3.11) | 89(3.50) | 99(3.90) | |||
| 1½NPT M50*1.5 | 85(3.35) | 95(3.74) | 106(4.17) | ||||
| 2 NPT M63*1.5 | 105(4.13) | 115(4.53) | |||||
| 2½NPT M75*1.5 | 126(4.96) | ||||||
Tablo 5
| Numara. | ANSI/ASME B1.20.1 | ISO-965-1 ve ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 3 | 1 NPT | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2 NPT | M63 |
| 7 | 2½ NPT | M75 |
Not: NPT'nin minimum geçme diş sayısı 5'tir. Diş şekli ve geçme dereceleri, ISO 965-1 ve ISO 965-3'te belirtilen ara veya hassas tolerans derecelerine uygun olmalıdır.Asgari iş parçacığı sayısı 8'dir.
Tablo 6
| Mümkün olan maksimum muhafaza kablo girişi sayısı tablosu | ||||||
| Rakam çizmek | EJB-I | EJB-II | EJB-III | |||
| NPT Metrik | AB | CD | AB | CD | AB | CD |
| ½NPT M20*1.5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25*1.5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPTM32*1.5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40*1.5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½NPT M50*1.5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63*1.5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½NPT M75*1.5 | 1 | 2 | 2 | 2 | 2 | 3 |
Not: Dağıtım kutusunun açıklık boyutu, kablo rakoru özelliğidir.Kablo rakoru özelliklerinin seçimi, kablonun dış çapına ve kullanım ortamının gerçek koşullarına göre seçilmelidir.
Tablo 7
| Muhafaza Tipi | Delme Alanı EF(mm) | İzin Verilen Maksimum Operatör |
| EJB-I | 230*180 | 12 |
| EJB-II | 310*210 | 20 |
| EJB-III | 420*310 | 35 |
Not: Açılış Mesafesi Referans Aralığı Açıklık Tablosu
Not:
a.Pencerenin boyutu müşteri tarafından seçilen cihaz tarafından belirlenir, pencerenin sınır sıcaklığı -60℃ ila +180℃'dir.
b.Pencerelerin alt sınırı ile dişli delikler arasındaki boşluklar, açıklıkların boşluk tablosuna atıfta bulunmaz.
c.Aleve dayanıklı derz genişliği ve montaj pozisyonu için yeterli uzunluk ayrılacaktır.
Kapağın ve gözlem penceresinin patlamaya dayanıklı işlemi aşağıdakilere uygun olacaktır:
EN IEC 60079-1 2014 patlayıcı ortamlar – Bölüm 1: "d" aleve dayanıklı mahfazalarla ekipman koruması.
Tablo 8
| Muhafaza Tipi | bir(mm) | B(mm) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
Tablo 9
| Tip | Akma Dayanımı (Mpa) | Uygulanan tork (Nm) |
| M6X 16-6g | ≥450Mpa | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
Tablo 10
| Isı Tablosu (Bileşenler tarafından dağıtılan toplam ısı | |||
| modeli | Maksimum Dağıtılan Güç (W) | ||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
Tablo 11
| Klemens sayısının karşılık gelen tablosu | |||
| Rakam çizmek | EJB-I | EJB-II | EJB-III |
| 2.5mm² | 72 ADET | 100 ADET | 140 ADET |
| 4mm² | 64 ADET | 86 ADET | 116 ADET |
| 6mm² | 50 PARÇA | 66 ADET | 90 ADET |
| 10mm² | 24 ADET | 52 ADET | 72 ADET |
| 16mm² | 20 ADET | 25 ADET | 60 ADET |
| 35mm² | 10 PARÇA | 15 ADET | 224 ADET |
| 95mm² | 5 ADET | 10 PARÇA | 18 PARÇA |
| 120mm² | - | 5 ADET | 5 ADET |
| 185mm² | - | - | 5 ADET |
| 240mm² | - | - | 5 ADET |
| 300mm² | - | - | 5 ADET |
