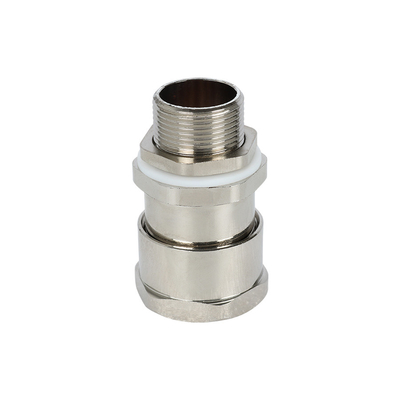

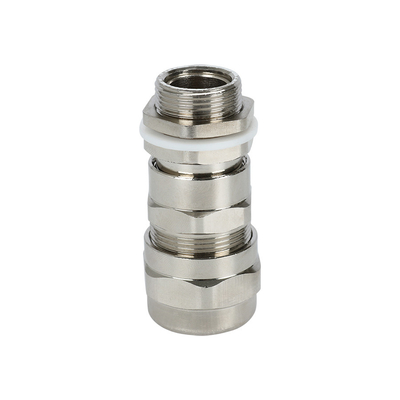

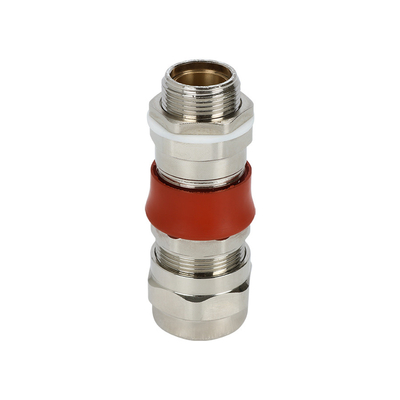

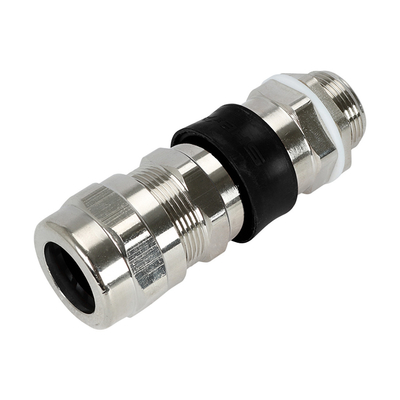

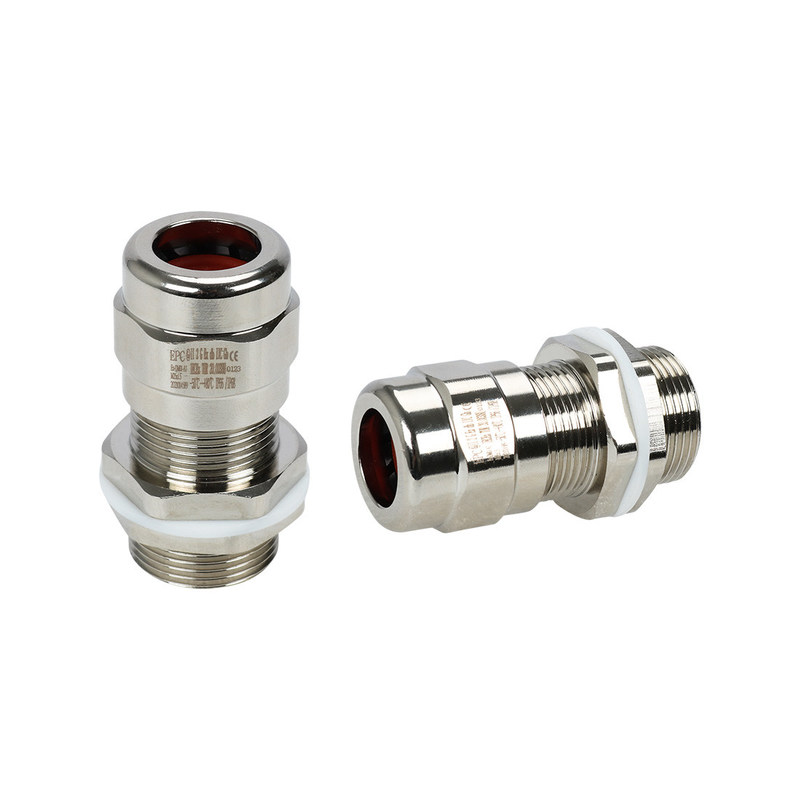

ATEX ve IECEx Kablo Rakoru Patlama Korumalı

ATEX ve IECEx ile sıcak satış kablo rakoru üreticisi kablo rakorları paslanmaz çelik kablo rakoru

• EX-QM01-A1

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhsız kablo için uygun tek conta.

Örn, yapı.

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

ATEX İşaretleme

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı: -50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO REKORU SEÇİM TABLOSU

Bez Boyutu	Mevcut Giriş Dişi AG(mm)		Genel Kablo Çapı ΦB(mm)		Minimum Diş Uzunluğu GL(mm)	Nominal Çıkıntı Uzunluk L(mm)	Lama Arası/Köşe S(ΦE) (mm)
	Metrik	NPT	dak.	maks.
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM03-C1K

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhlı kablo için uygun tek conta.

-50°C ila 80°C (-58 ºF ila 176ºF) tüm sıcaklık aralığında geçerlidir

Koruma derecesi: IP66/IP68

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

IECEx'i işaretleme

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı:-50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO RAPORU SEÇİM TABLOSU

Bezi Boyutu	Mevcut Giriş Dişi AG(mm)		Genel Kablo Çapı			Minimum Diş Uzunluğu GL(mm)	Nominal Çıkıntı Uzunluk L(mm)	Daireler/Köşe S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metrik	NPT	Minimum	Maks.	Maks.
16	M16*1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU



• EX-QM04-B1K

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhlı kablo için uygun çift conta.

-50°C ila 80°C (-58 ºF ila 176ºF) arasındaki tüm sıcaklık aralığında geçerlidir

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

IECEx'i İşaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı: -50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO REKORU SEÇİM TABLOSU

Bez Boyutu	Mevcut Giriş Dişi AG(mm)		Genel Kablo Çapı				Minimum Diş Uzunluğu GL(mm)	Nominal Çıkıntı Uzunluk L(mm)	Lama Arası/Köşe S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metrik	NPT	dak.	maks.	dak.	maks.
16	M16*1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54.5	65	22	102	95(109)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM05-C1K



• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhlı kablo için uygun tek conta.

-50°C ila 80°C (-58 ºF ila 176ºF) tüm sıcaklık aralığında geçerlidir

Koruma derecesi: IP66/IP68.

• BAŞVURU

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

IECEx'i işaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı:-50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO RAPORU SEÇİM TABLOSU

Bezi Boyutu	Mevcut Giriş Dişi AG(mm)		Genel Kablo Çapı			Minimum Diş Uzunluğu L1(mm)	Toplam Uzunluk l(mm)	Daireler/Köşe S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metrik	NPT	Minimum	Maks.	Maks.
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM06-B1K

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhlı kablo için uygun çift conta.

-50°C ila 80°C (-58 ºF ila 176ºF) tüm sıcaklık aralığında geçerlidir

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

ATEx'i işaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı:-50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO RAPORU SEÇİM TABLOSU

Bezi Boyutu	Mevcut Giriş Dişi (mm)		Genel Kablo Çapı				Minimum Diş Uzunluğu L1(mm)	Toplam Uzunluk L(mm)	Daireler/Köşe S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metrik	NPT	Minimum	Maks.	Minimum	Maks.
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM10-B1

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhsız kablo için uygun tek conta

Ex d yapısı.

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

ATEx'i işaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı:-50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO RAPORU SEÇİM TABLOSU

Bezi Boyutu	Mevcut Giriş Dişi (mm)		Genel Kablo Çapı ΦB(mm)		Minimum Diş Uzunluğu L1(mm)	Toplam Uzunluk L(mm)	Daireler/Köşe S(ΦE) (mm)
	Metrik	NPT	Minimum	Maks.
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25.5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM10-B1

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhsız kablo için uygun tek conta

Ex d yapısı.

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

ATEx'i İşaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı: -50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO REKORU SEÇİM TABLOSU

Bez Boyutu	Mevcut Giriş Dişi (mm)		Genel Kablo Çapı ΦB(mm)		Minimum Diş Uzunluğu L1(mm)	Nominal Çıkıntı Uzunluğu(mm)	Lama Arası/Köşe S(ΦE) (mm)
	Metrik	NPT	dak.	maks.
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31.5	42.5	20	37	68(73)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM13-B1T

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhsız kablo için uygun tek conta

Ex d yapısı.

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

ATEx'i işaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı:-50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO RAPORU SEÇİM TABLOSU

Bezi Boyutu	Mevcut Giriş Dişi (mm)		Genel Kablo Çapı ΦB(mm)		Minimum Diş Uzunluğu L1(mm)	Nominal Çıkıntı Uzunluğu (mm)	Daireler/Köşe S(ΦE) (mm)
	Metrik	NPT	Minimum	Maks.
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31.5	43,5	20	63	68(73)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM18-C1

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhsız kablo için uygun tek conta

Ex d yapısı.

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

ATEx'i işaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı:-50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO RAPORU SEÇİM TABLOSU

Bezi Boyutu	Mevcut Giriş Dişi (mm)		Genel Kablo Çapı ΦB(mm)		Minimum Diş Uzunluğu L1(mm)	Nominal Çıkıntı Uzunluğu (mm)	Daireler/Köşe S(ΦE) (mm)
	Metrik	NPT	Minimum	Maks.
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31.5	43.5	20	73	68(73)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU



• EX-QM21-C1K

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhsız kablo için uygun tek conta.

-50°C ila 80°C (-58 ºF ila 176ºF) arasındaki tüm sıcaklık aralığında geçerlidir

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

ATEx'i İşaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı: -50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO REKORU SEÇİM TABLOSU

Bez Boyutu	Mevcut Giriş Dişi (mm)		Genel Kablo Çapı			Minimum Diş Uzunluğu L1(mm)	Toplam Uzunluk L(mm)	Lama Arası/Köşe S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metrik	NPT	dak.	maks.	maks.
16	M16*1.5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• ŞEMATİK DİYAGRAM

• SİPARİŞ KILAVUZU

• EX-QM22-B1K

• ÖZELLİKLERİ

Potansiyel olarak patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalı

Zırhlı kablo için uygun çift conta.

-50°C ila 80°C (-58 ºF ila 176ºF) tüm sıcaklık aralığında geçerlidir

Koruma derecesi: IP66/IP68.

• BAŞVURU

• TEKNİK VERİ

ATEX İşaretleme

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

ATEx'i işaretleme

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

standartlar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Ortam Sıcaklığı:-50℃ ≦ Tamb ≦ +80℃

Bağlantı Dişi: Metrik Diş, NPT Diş

• KABLO RAPORU SEÇİM TABLOSU

Bezi Boyutu	Mevcut Giriş Dişi (mm)		Genel Kablo Çapı				Minimum Diş Uzunluğu L1(mm)	Toplam Uzunluk L(mm)	Daireler/Köşe S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metrik	NPT	Minimum	Maks.	Minimum	Maks.
16	M16*1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54.5	62	19	119	102(105)

• ŞEMATİK DİYAGRAM



• SİPARİŞ KILAVUZU

• SSS

  S1.Örnek sipariş alabilir miyim?

  Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir.
  S2.Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürüyor?
  Genellikle DHL, UPS, FedEx veya TNT ile gönderiyoruz.Genellikle gelmesi 3-5 gün sürer.Havayolu ve deniz taşımacılığı da isteğe bağlıdır.
